СТРОПЫ

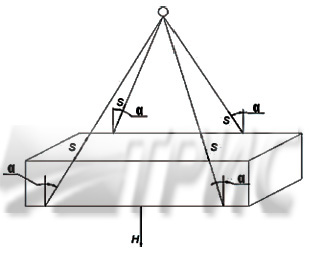

Схема натяжения стропа

Расчёт стропов

Канаты, цепи, ленты должны быть проверены на прочность расчётом: P/S ≥ k

Где:

P – разрывное усилие каната, цепи, ленты

в целом в H (кгс) по сертификату;

S – наибольшее натяжение ветви H (кгс);

k – должен соответствовать указанием

таблицы – коэффициент запаса

прочности для:

цепных = 5

канатных = 6

текстильных = 7

Расчёт стропов из стальных канатов, цепей, текстильных лент производится с учётом числа ветвей стропа и угла наклона их к вертикали по формуле:

S = G/(n · cos α) = m · G/n

Где:

S – Натяжение ветви стропа, H (кгс);

G – Вес груза, H (кгс);

n – Число ветвей стропа;

α – Угол наклона ветви стропа (в гра- дусах);

m – Коэффициент, зависящий от угла наклона ветви к вертикали;

при α = 00º – m = 1

при α = 30º – m = 1,15

при α = 45º – m = 1,42

Применять стропы типа 1СК, 2СК, 3СК и 4СК для подъема и перемещения грузов с обвязкой груза ветвью стропа, в том числе «на удав», не допускается.

СТРОПЫ КАНАТНЫЕ

Грузовые канатные стропы по ГОСТ 25573-82 применяются в строительстве для строповки грузов, по РД-10-33-93 — на промышленных предприятиях, транспортных и складских объектах.

Способы заделки концов стропов
Заделка концов каната может быть выполнена следующими способами:

• заплеткой с последующей обмоткой концов прядей;
• опрессовкой алюминиевой втулкой.

Канатные ветви стропов следует изготавливать из целого каната. Сращивание канатов не допускается.

Каждый строп должен быть снабжен клеймом или прочно прикрепленной металлической биркой и паспортом.

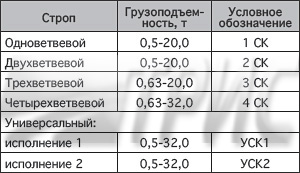

Указатель основных параметров канатных стропов

Факторы, влияющие на грузоподъемность стропов:

• Двух и более ветвевые стропы

Грузоподъемность стропов, указанная в прайс-листах ООО «ТриС», расчитанна с учетом желательного угла разбега ветвей стропа, не превышающего 90º, в соот-ветствии с ГОСТ 25573-82 и РД 10-33-93.

• Универсальные стропы

Данные по изменению грузоподъемности универсальных стропов в зависимости от вида стропов
и радиуса изгиба каната.

Универсальный строп канатный исполнение 1 – УСК1 (по РД-10-33-93) либо строп канатный петлевой СКП (по ГОСТ-25573-82)

Для непосредственного контакта груза с крюком крана служат петлевые канатные стропы (УСК-1 — он же СКП). Это наиболее распространенный вид стропов.

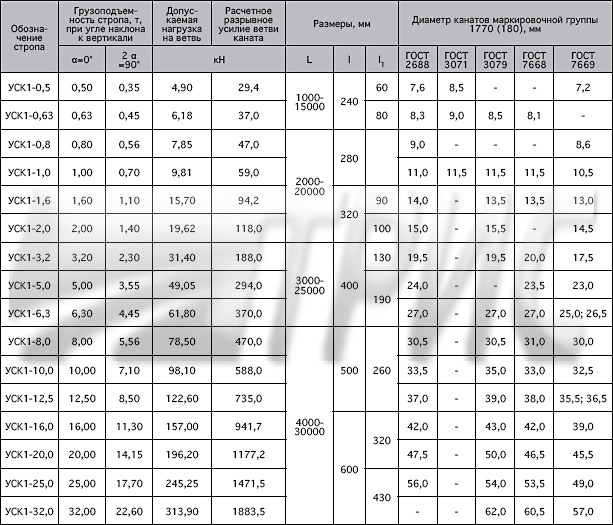

Основные параметры и размеры стропа универсального, исполнение 1
